Oscaro propose un kit de fixation de la marque Esdec, composé de pattes à fixer sur les chevrons et de barres sur lesquelles seront fixés les panneaux + les accessoires nécessaires (embouts, fixations pour les panneaux, ...). Ce kit est compatible avec des tuiles mécaniques galbées.

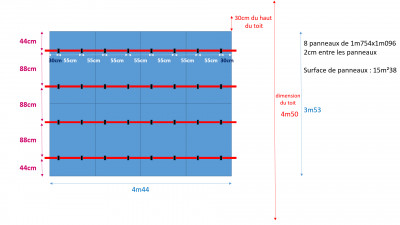

Prix du kit pour 2 lignes de 4 panneaux en mode portrait : 498€

https://www.oscaro-power.com/fixation-t ... x-portrait

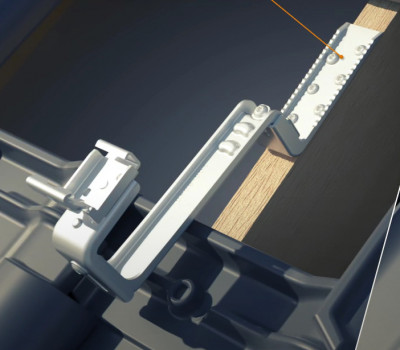

Je rajoute une image de fixation sur chevron qui ne figure pas dans la documentation, c'est l'option que je privilégie par rapport au pincement tuile/liteau même si c'est un peu plus contraignant pour le positionnement des pattes de fixation.

Changement d'option : après vérification sur la toiture, il s'avère que les chevons sont presque tous (mais pas tous !) alignés sur les ondulations des tuiles, ce qui complique le montage et l'alignement des barres de fixation.
On va donc utiliser le montage par pincement "tuile/liteau" décrit dans la brochure et présenté dans les vidéos qui est beaucoup plus simple à réaliser.

Notice de montage ClickFit EVO de ESDEC
